鋁單板幕墻因其質輕、強度高、耐候性強、造型靈活及色彩豐富等特點，已成為現代建筑外圍護結構的優選方案之一。某地結合其地理氣候特點及建筑美學需求，形成了一套成熟、安全、高效的鋁單板幕墻設計及安裝節點圖紙方案。本文將對該方案的核心內容進行系統解析。

一、 設計總則與前期準備

1. 設計依據與標準：方案嚴格遵循國家及地方現行規范，如《建筑幕墻》GB/T 21086、《金屬與石材幕墻工程技術規范》JGJ 133等，并充分考慮當?shù)仫L(fēng)壓、地震設防、溫差變形等荷載因素。
2. 材料選型：明確采用優質3003系列鋁合金板，常規厚度為2.5mm、3.0mm（視分格尺寸及風荷載而定），表面處理為氟碳噴涂（二涂一烤或三涂一烤），確保其超強的耐腐蝕性和色彩持久性。加強筋、角碼、連接件等均采用防腐處理。
3. 系統選型：主要采用“定距壓板式”或“掛接式”結構系統，確保安裝精度，允許板塊微量三維調節，并有效釋放溫度應力。

二、 全套節點圖紙方案核心內容

一套完整的圖紙方案通常包含以下關鍵節點詳圖：

1. 標準橫剖節點圖：展示幕墻在層間或標準位置的典型構造。清晰表達鋁單板、鋁合金龍骨（主龍骨、次龍骨）、連接角碼、保溫層（如有）、防水隔汽層、建筑主體結構（梁或樓板）之間的空間關系、連接方式及密封處理（耐候密封膠）。
2. 標準豎剖節點圖：展示幕墻立柱與主體結構的連接。重點表達鋼質或鋁質立柱與預埋件（或后置錨栓）的連接細節，包括伸縮縫的設置、螺栓規格、絕緣墊片（防止電化學腐蝕）等，是保證結構安全的核心節點。
3. 窗洞口收邊節點圖：針對幕墻上的開啟窗或固定窗周邊，詳細繪制鋁單板與窗框的交接、防水排水構造、內部滴水線設置等，是防止雨水滲漏的關鍵。

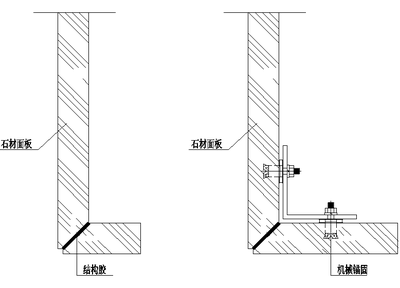

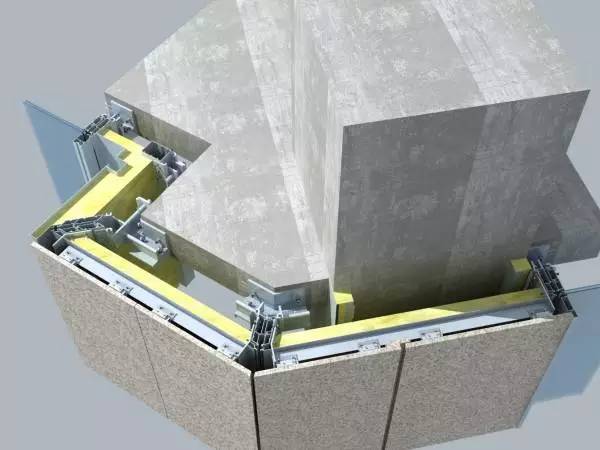

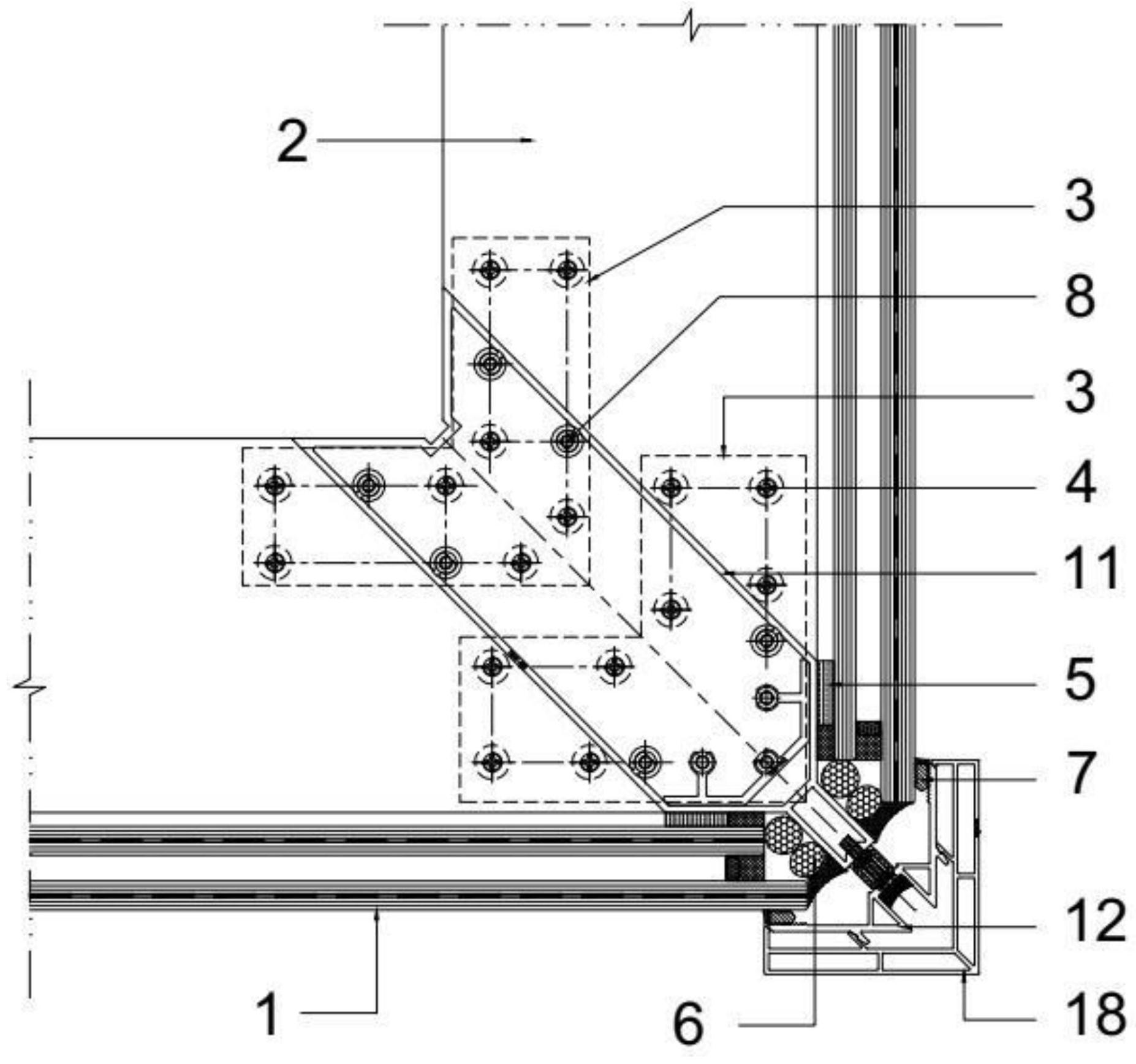

4. 陰陽角節點圖：展示墻面轉角處（90度陽角或陰角）的板塊拼接方式。通常采用定制角形鋁單板或兩塊平板現場折邊對接，重點在于保證線條挺直、密封連續美觀。
5. 檐口、女兒墻壓頂節點圖：頂部收口部位。詳細表達防水蓋板、內部排水坡向、防雷接閃器連接點等，確保頂部水密性和防雷安全。
6. 與其它幕墻系統交接節點圖：如與玻璃幕墻、石材幕墻、金屬門窗等相鄰部位的構造處理，明確責任邊界和收口工藝。
7. 防雷、防火節點詳圖：明確幕墻龍骨體系如何與建筑防雷引下線可靠連接；層間如何設置防火隔斷（采用防火巖棉和鍍鋅鋼板），滿足防火規范要求。

三、 安裝工藝流程與質量控制要點

基于上述圖紙方案，安裝施工需遵循嚴格流程：

1. 測量放線：依據圖紙和主體結構，精確彈出龍骨安裝控制線，這是后續所有安裝精度的基礎。
2. 預埋件復核與后置埋件安裝：檢查預埋件位置偏差，不合格處需按設計采用化學錨栓或膨脹螺栓可靠補設。
3. 龍骨系統安裝：先立豎龍骨，調整垂直度后固定；再安裝橫龍骨，保證水平度。全程使用激光儀器校準，確保骨架整體平整度。
4. 保溫層與防水層施工：在龍骨間安裝保溫巖棉，并鋪設防水透氣膜，形成完整的保溫防水體系。
5. 鋁單板板塊安裝：將工廠預制成型的鋁板按編號順序掛裝或壓接到龍骨上，利用連接角碼的長圓孔進行微調，確保板縫橫平豎直、寬度均勻。
6. 注膠密封：在清潔干燥的板縫中填充聚乙烯泡沫棒，然后施打耐候密封膠。膠縫應飽滿、平整、光滑，無氣泡、斷點。
7. 清潔與驗收：拆除保護膜，清潔幕墻表面，按分項進行隱蔽驗收和最終觀感質量驗收。

質量控制核心：
- 材料檢驗：所有進場材料須有合格證、性能檢測報告。
- 工序驗收：嚴格執行“三檢制”，特別是埋件、龍骨、防雷防火等隱蔽工程，必須驗收合格后方可進入下道工序。
- 精度控制：立面垂直度、表面平整度、膠縫直線度等指標需符合規范要求。

四、

某地應用的這套鋁單板幕墻全套節點圖紙方案，體現了設計、材料、施工的深度融合。它不僅是施工的“法律文件”，更是保障幕墻工程安全性、功能性、耐久性與美觀性的技術基石。成功實施的關鍵在于對圖紙的深刻理解、對工藝的嚴格執行以及對細節的精準把控，最終才能成就一個與建筑共融共生的高品質幕墻作品。
